FUS-RK-20 集束超音波FUSシステム

• 血液脳関門（BBB）の透過性向上
• ニューロモデュレーション
• 音響力学療法 (Sonodynamic Therapy)
• 温熱療法 (Thermal Therapy)

FUS-RK-20は、他社のステレオタキシックに組み込み可能な、ポータブル集束超音波システムです。シングルエレメント型の集束超音波トランスデューサーを用い、定位的手法によって正確な脳領域へピンポイントで超音波エネルギーを照射できます。また、脳からの音響放射（アコースティックエミッション：AE）をモニターするためのハイドロフォンおよびデジタル受信回路（受動キャビテーション検出機能）を、オプションとして追加可能です。システムの核となるコンパクトな高周波（RF）ジェネレーターは、PC上で制御します。

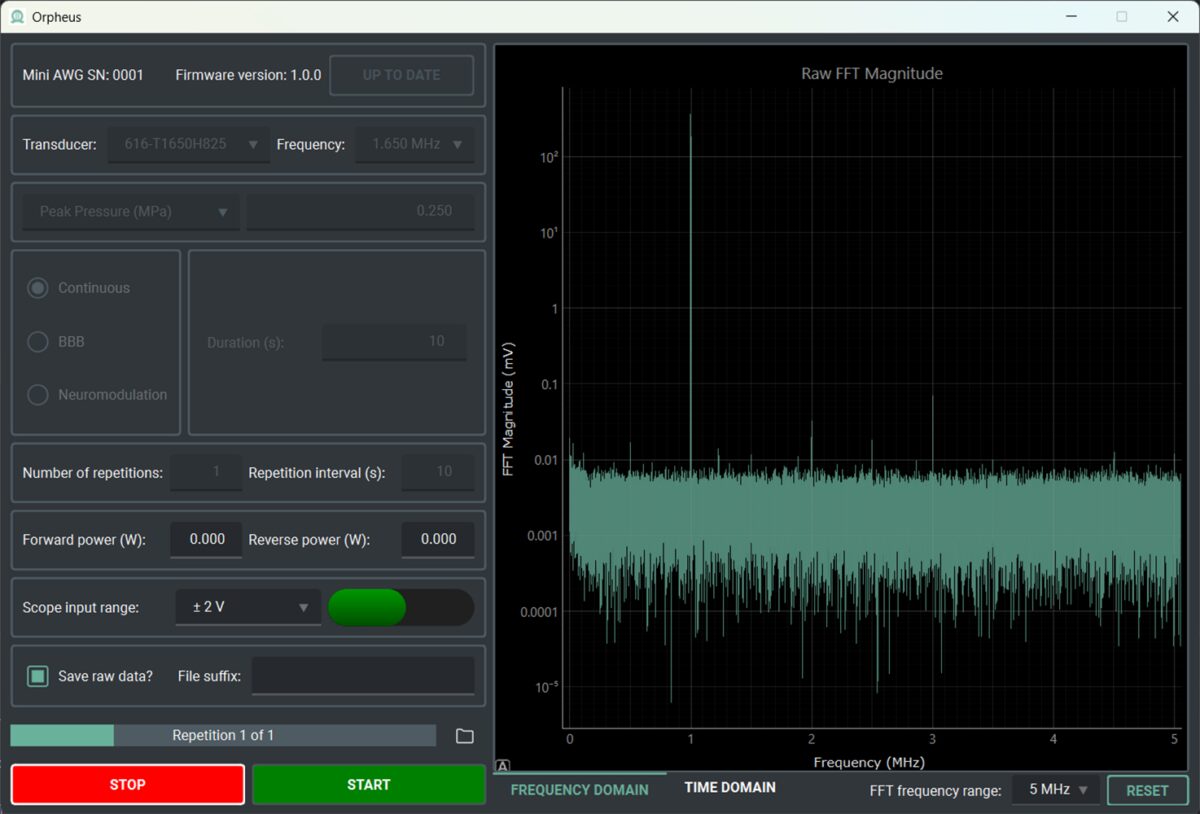

PCソフトウェア「ORPHEUS」により、機器の接続から照射条件の設定、実際の超音波照射までをシームレスに行うことができます。
内蔵アルゴリズムがヒューマンエラーを低減し、ターゲットへ正確に照準を合わせることが可能です。

• ポータブル設計：

上位機種である「RK-50」に比べてコンパクトなサイズを実現しており、限られた研究室のスペースにも最適です。

• 幅広い用途に対応：

連続波による加熱、BBB（血液脳関門）開放のためのパルス照射、音響力学療法、神経修飾など、幅広い用途の超音波照射に対応します。

• 柔軟なカスタマイズ性：

他社製の脳定位固定装置（ステレオタキシック）への組み込みや、FUS Instruments社製ステレオタキシックとの組み合わせが可能です。

• キャリブレーション（校正）済み：

トランスデューサーは、出荷前にニードルハイドロフォンと放射圧天秤を用いて水中で事前校正されており、精度の高い定量的な音響出力を保証します。

• キャビテーションの検出・モニタリング：

オプションのハイドロフォンとデジタルオシロスコープを追加することで、音響キャビテーションのリアルタイムモニタリングを低コストで実現します。

• 優れた拡張性：

FUS Instruments社のフラッグシップモデルであるFUS-RK-50へのアップグレードが可能であり、将来的な研究の発展にも柔軟に対応します

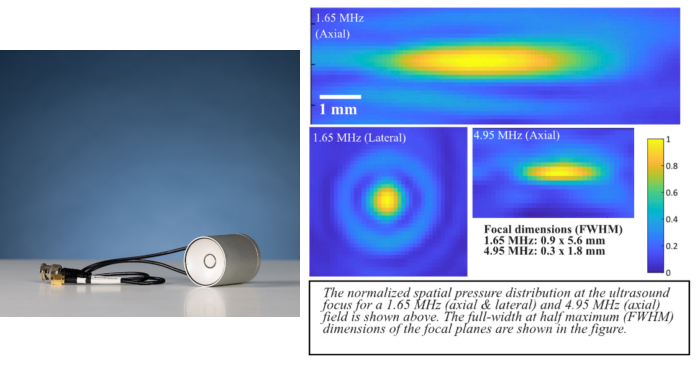

FUS Instruments社製のすべてのトランスデューサーは、出荷前に厳格なテストと校正を受けています。全製品に対してリークテストおよびインピーダンス・マッチングを実施した後、水中の焦点位置にて校正済みニードルハイドロフォンを用いた測定を行います。これにより、音圧焦点の空間的な寸法を正確に測定するとともに、電圧と音圧の関係を校正します。さらに、各トランスデューサーの放射圧力を測定し、エネルギー変換効率を定量化しています。

• 材質・寸法: 陽極酸化アルミニウム製（直径38mm、高さ50mm）
• 防水性能: 水深0.5mまで対応
• 取り付け: マグネット式エンドキャップ（S極外向き）により設置が容易
• ケーブル: 側面引き出し型 50Ω同軸ケーブル（長さ0.3m）
• ケーブル: トランスデューサーケーブル（SMAオスプラグ付き）
• ケーブル（オプション）: ハイドロフォンケーブル（BNCオスプラグ付き）
• 特記事項: ※RFコネクター部は防水仕様ではありません（水没不可）
• PCD対応: トランスデューサーの中央にハイドロフォンを付けることで、受動キャビテーション検出（Passive Cavitation Detection: PCD）が可能

各トランスデューサーには50Ωのインピーダンスマッチング回路が付属しており、あらかじめ基本共振周波数に合わせてチューニングされています。

オプションの「第3高調波用RFインピーダンス整合回路」を使用すれば、基本周波数の約3倍の周波数帯での駆動も可能になります。

マッチング回路の入ったケースには、BNCコネクタおよびSMAコネクタが搭載されています。

FUS-RK-20・FUS-RK-20-H共通

キャビテーション検出・モニタリング

高周波（RF）ジェネレーター（FUS-RK-20・FUS-RK-20-H共通）

電力モニタリング（FUS-RK-20・FUS-RK-20-H共通）

FUS Instruments社の製品はすべて、信頼できる取引先から調達した高品質な部品を使用して製造されています。
